光伏接线盒有哪些组成部分？

光伏接线盒对光伏系统能够稳定高效发电起着重要的作用。那么光伏接线盒内部构造如何？主要由哪些部分组成？今天普光带大家详细了解一下。

一、盒体

盒体是接线盒的主体部分，内置接线端子与二极管，外接连接器与盒盖。盒体是接线盒的框架部分，承受整个接线盒主要的耐候要求。盒体的制作材料一般为PPO（聚苯醚）。

二、盒盖

盒盖在接线盒的外层，起到密封盒体，防尘防水防污染的作用。盒盖起到密封性主要作用在内置的橡胶密封圈，可以有效地阻止空气以及水分等进入接线盒内部。

根据目前已有新的技术，可以在盒盖中心位置设置小孔，孔中安装透气不透水的透析膜，能够保证水下三米无水渗入，防水的同时也能够起到很好的散热作用。

盒体与盒盖一般都由强耐候性的材料注塑而成，弹性好，抗温度冲击，同时耐老化。

三、连接器

连接器用于连接接线端子和外部用电设备（逆变器、控制器等）。连接器主要采用PC（聚碳酸酯）材质，但PC容易被多种其他物质腐蚀。

连接器的寿命基本决定着整个接线盒的寿命，因为接线盒老化主要体现在连接器被腐蚀，塑料螺母受低温冲击出现破裂等情况。

四、接线端子

接线端子连接着组件引出线与连接器，数量有2、3、4、5、6等多种规格，接线端子本身宽度根据引出线的不同有2.5mm、4mm、6mm三种，不同的厂家接线盒，端子间距也不同。

接线端子与引出线的接触方式也有两种：一种为压紧或加紧型等物理接触式，一种为焊接方式。

五、二极管

二极管处于光伏接线盒的内部，一般是作为旁路二极管使用，能够起到保护组件的作用。此外，二极管可以有效防止光伏组件出现热斑效应，在接线盒中处于重要地位。

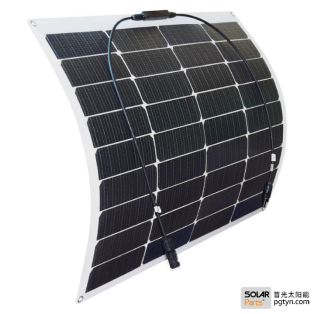

SOLARParts多款光伏组件自带高等级密封防水接线盒，能够有效保护二极管，防尘防水易接线，为光伏系统地高效运作提供了有力保障。

以上内容为光伏接线盒主要的组成部分。
